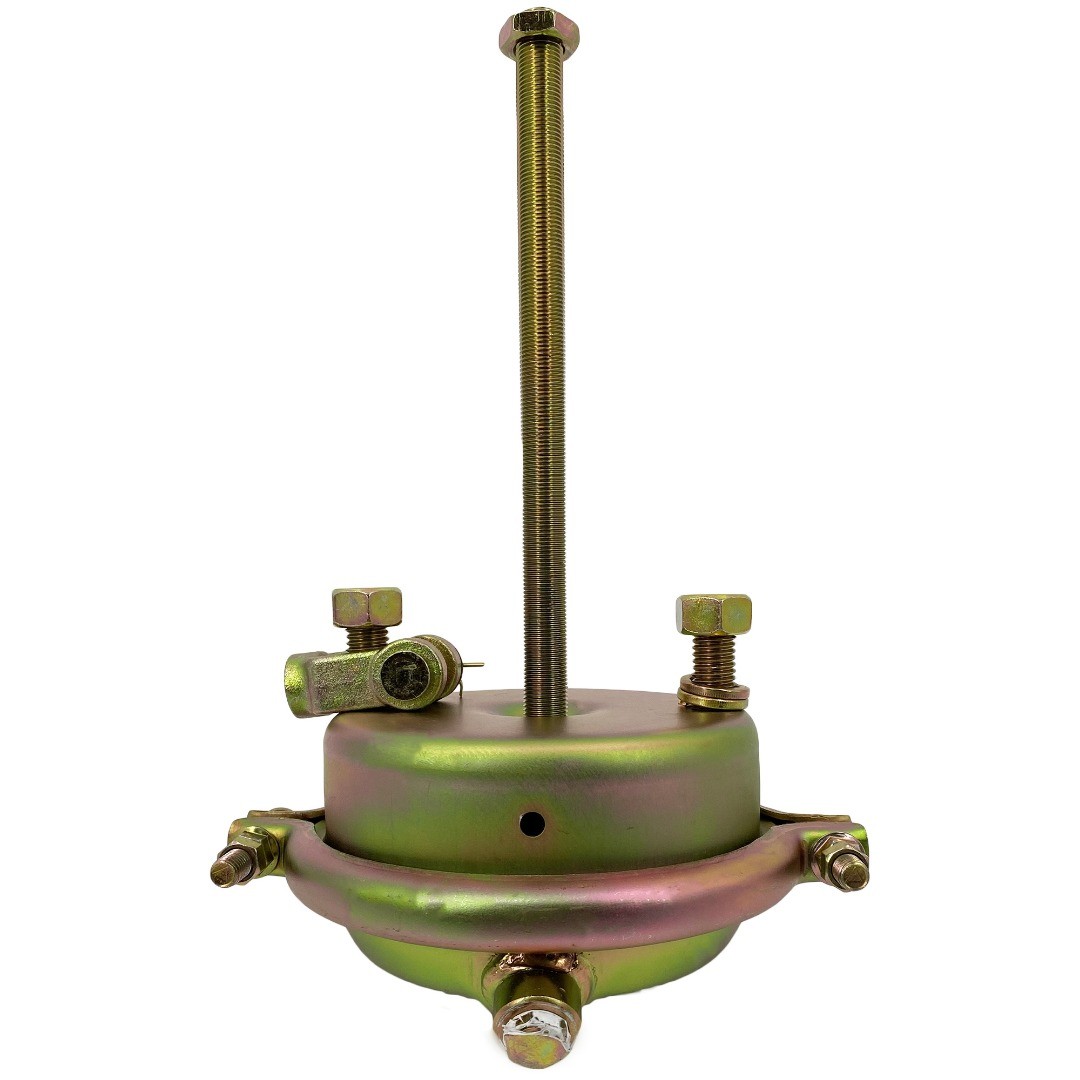

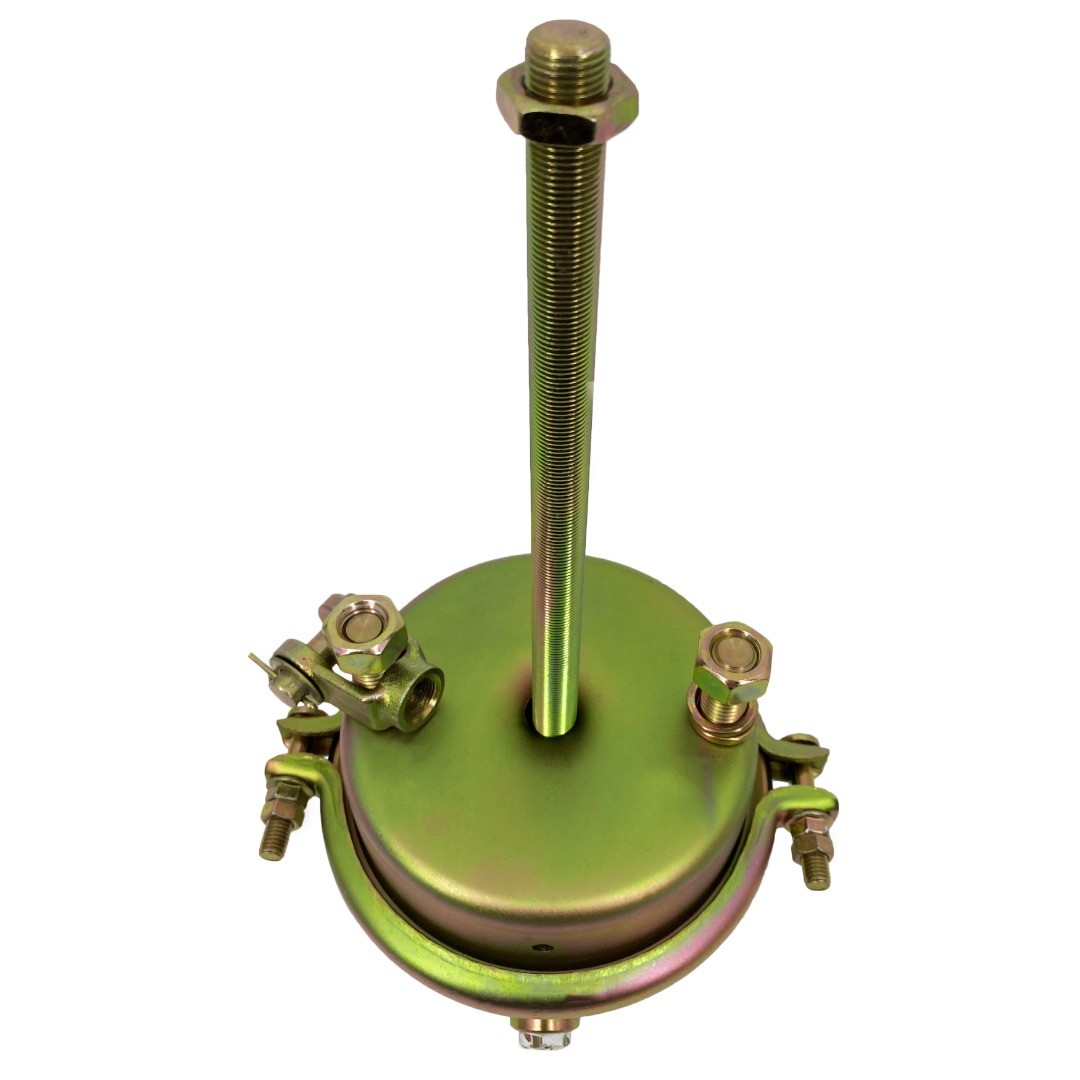

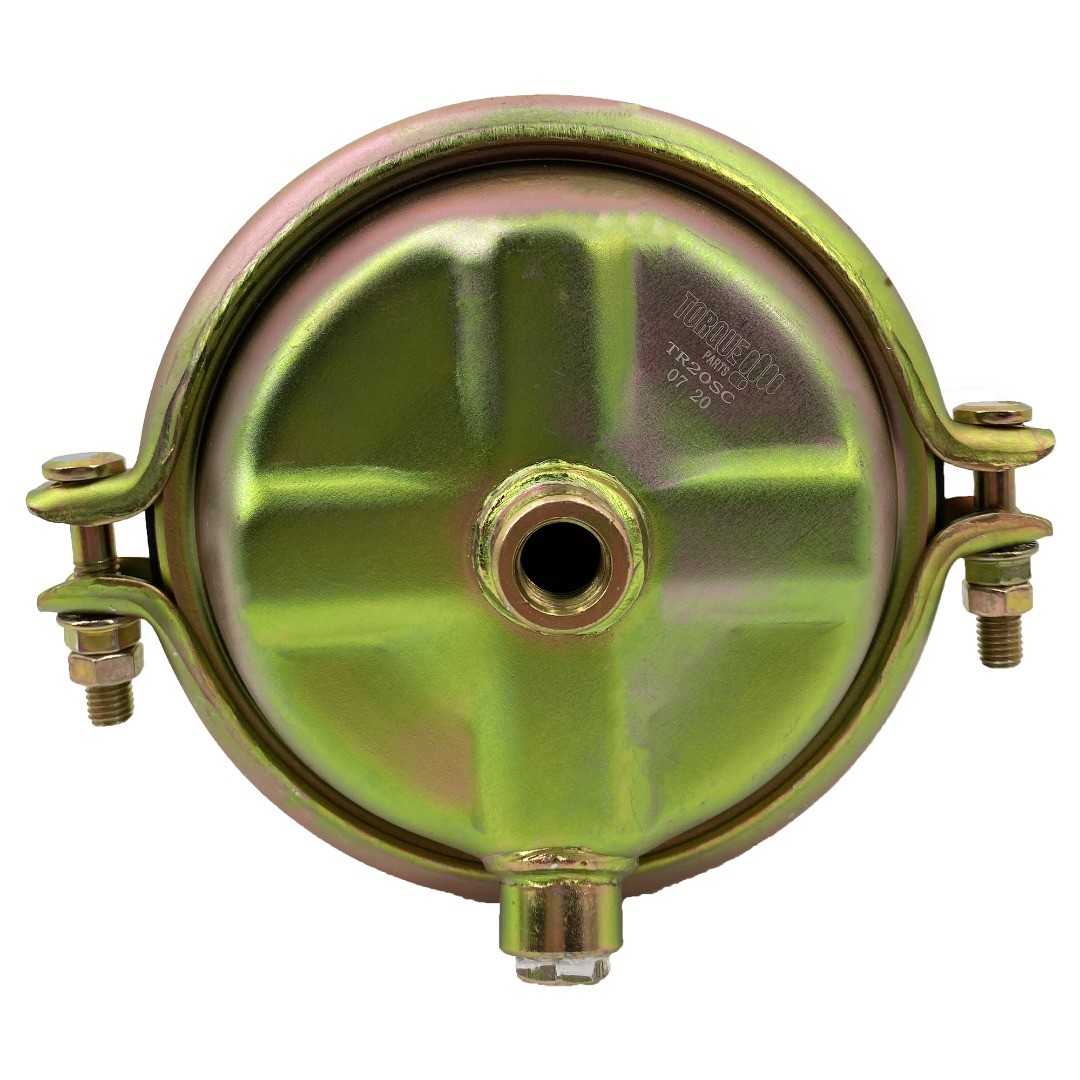

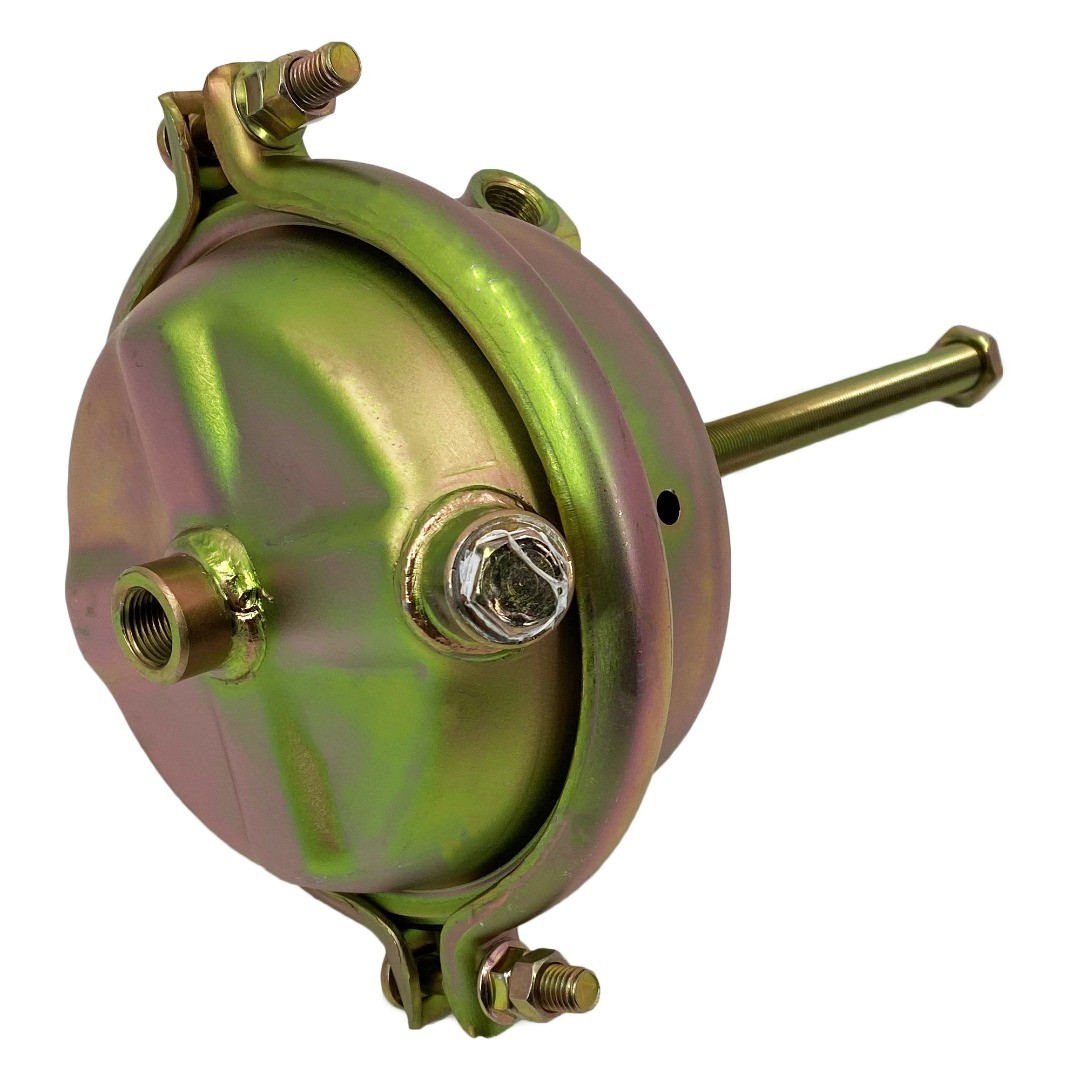

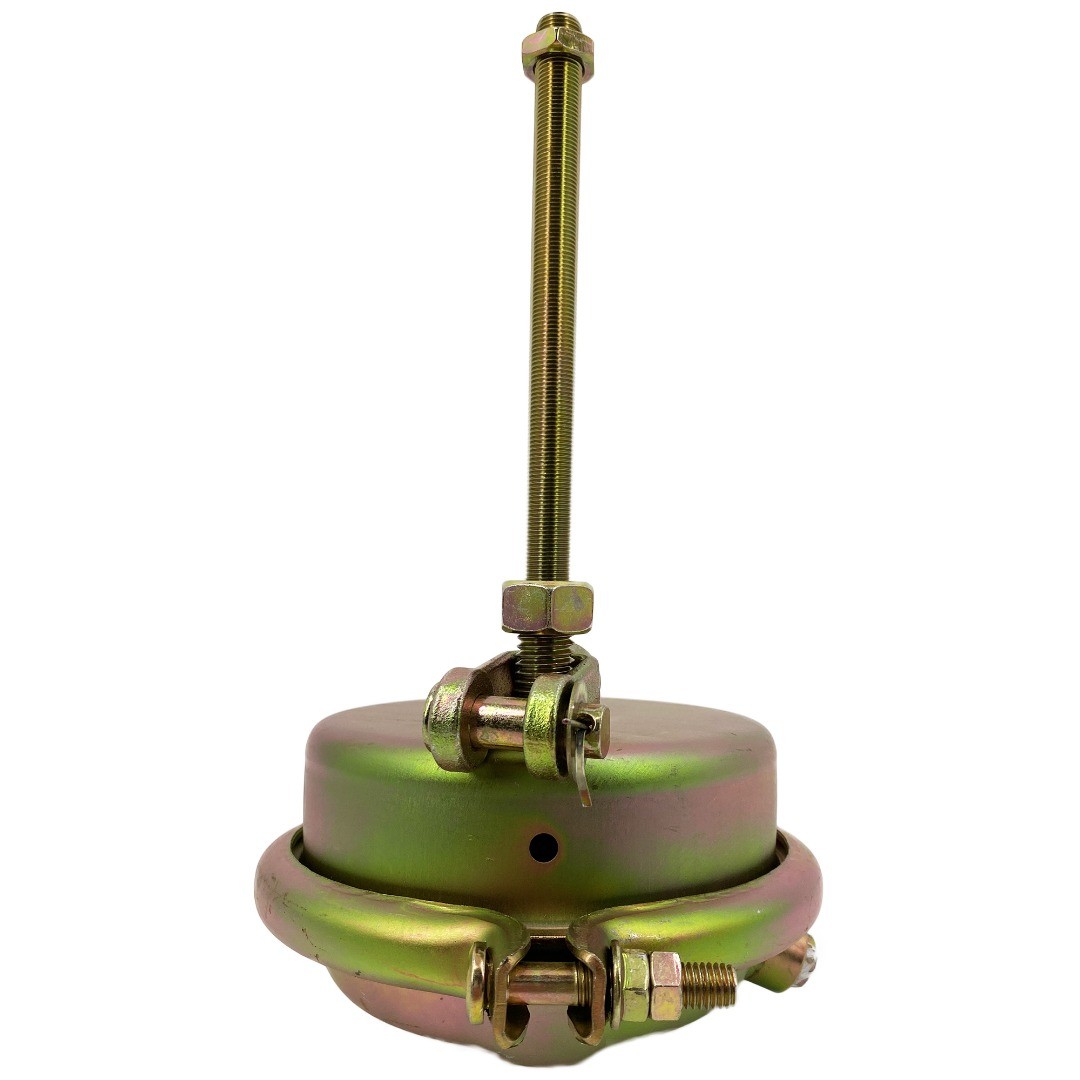

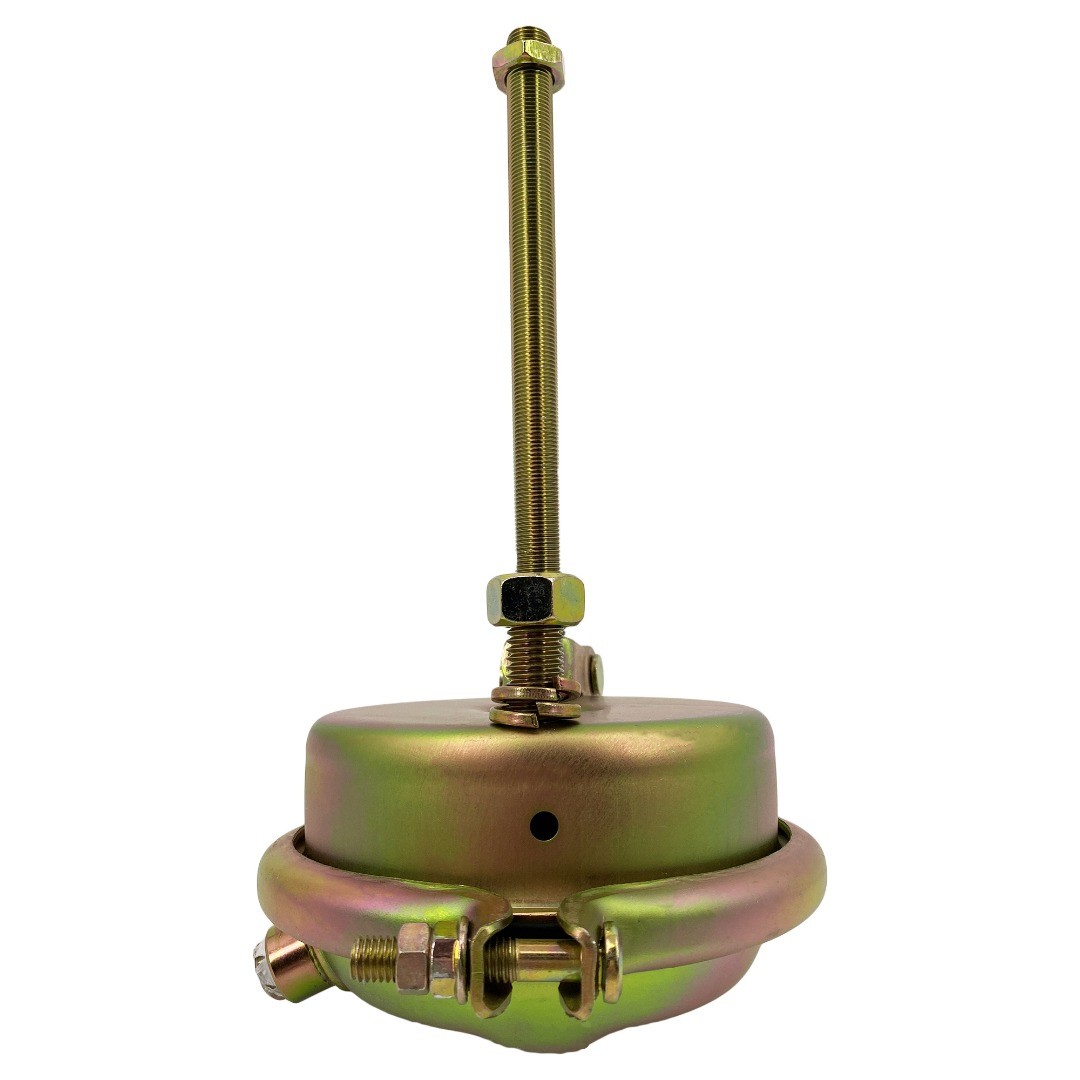

TR20SC | Air Brake Chamber Service Type 20
Description : Air Brake Chamber Replaces 800824
Part Number : TR20SC
Air Brake Chamber Service Type 20
| Brand | Reference Numbers |
|---|---|
| Bendix | 800824, 802990, K028225, 801811, 801812, 5019641, 509642 |
| Dayton | 05‑120 |
| Euclid | E20S |
| Haldex | SC20, SC20D, 125200101 |
| Mack | 19QE465RP3 |
| MGM | 1420001, 1621‑CS20L |
| TSE | 20HSCND2‑3630, 20SCLD2H |
| Velvac | 30017 |
| Property | Value |
|---|---|
| Actuator Type Size | 20 |
| Stroke Type | Standard |
| Available Stroke | 2‑1/4",<wbr> 57mm |
| Length from mounting bracket to end of Spring Housing | 4",<wbr> 102mm |
| Dimension at Service Clampband | 8‑5/8",<wbr> 218mm |
| Stud Spacing with 5/8‑11 UNC studs | 4‑3/4",<wbr> 120.7mm |
| Pushrod Length from face of Service Housing: | 10‑3/16" |
| Pushrod threads | 5/8"‑18 UNF |
| Service Clampband position | 0° |
| Air Port position | 90° |
| Weight | 7.5 lbs. ,<wbr> 3.4 kg. |
